reverse engineering

Das reverse engineering, oder auch rückführende Konstruktion, ist ein weiteres Geschäftsfeld, dass wir mit der Investition in einen 3D Scanner erschließen konnten.

Was heißt reverse engineering?

Hierbei geht es um das Rückführen eines fertigen Produkts in seine CAD Daten.

Als einfachstes Beispiel ist hier sicherlich die Herstellung von Ersatzteilen zu nennen. Es geht ein Bauteil kaputt und es gibt auf dem Markt keine Ersatzteile. Nun können Sie uns das defekte Bauteil zusenden. Wir erstellen aus den noch vorhandenen Bauteilfragmenten ein neues CAD Modell, welches wir sofort im Anschluss im 3D Druckverfahren wieder neu herstellen können.

Ein weiteres Beispiel sind komplexe geschwungene Formen. Ein Formenbauer modelliert diese zum Beispiel aus Ton. Diese Formen lassen sich nur schwierig in CAD mit einer normalen Körperkonstruktion erfassen. Daher kann dieses Urmuster vom Formenbauer mittels 3D Scan in ein CAD Modell überführt werden. Dies kann zur weiteren Bearbeitung oder dem direkten Fertigen via 3D Druck genutzt werden.

Technische Details

Der von uns eingesetzte Scanner hat eine maximale Abweichung von 0,1mm. Er arbeitet mit dem SLT Verfahren. Also einer Weißlicht LED.

Die maximalen Abmaße betragen etwa 20x20x20cm. Theoretisch gibt es keine Größenbegrenzung, allerdings werden bei größeren Modellen die Datenmengen so groß, dass sie von konventionellen PCs nicht mehr handelbar sind.

Die zu scannenden Objekte sollten eine matt weiße Oberfläche haben. Ist dies nicht der Fall, können wir die Objekte entsprechend vorbehandeln.

Nun zu einigen Beispielen

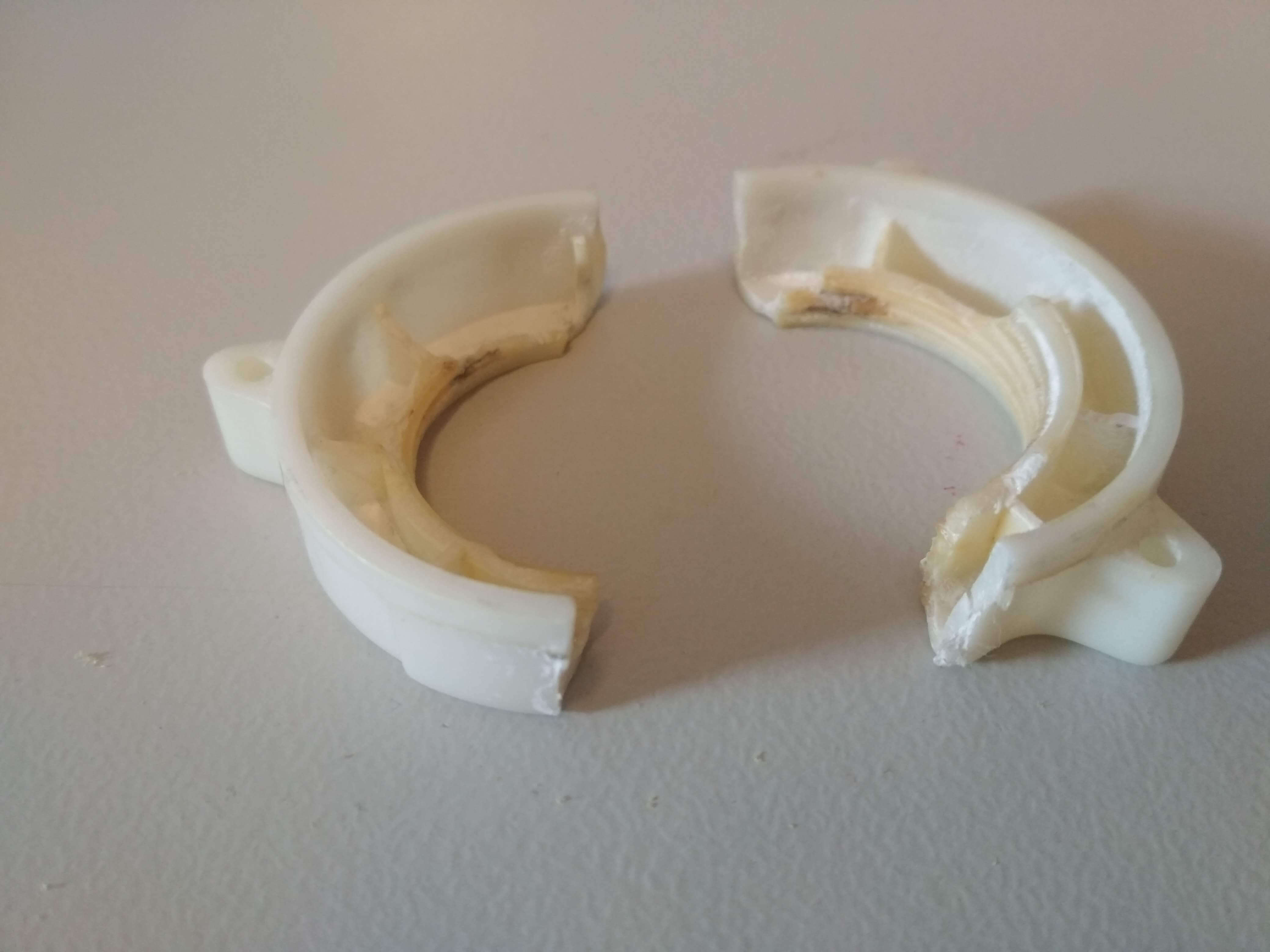

Das defekte Bauteil: Eine Sicherungsmutter für einen Ventilatorrotor

Daraus entstand der 3D Scan

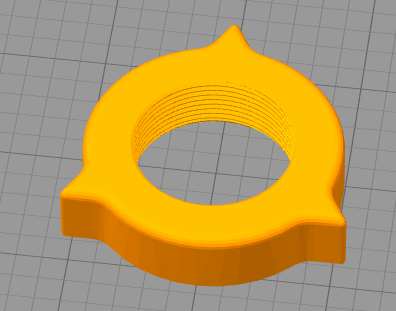

Aus dem Scan wurde ein neues CAD Modell abgeleitet, welches alle wichtigen Merkmale wiederspiegelt (Durchmesser, Gewindesteigung etc.)

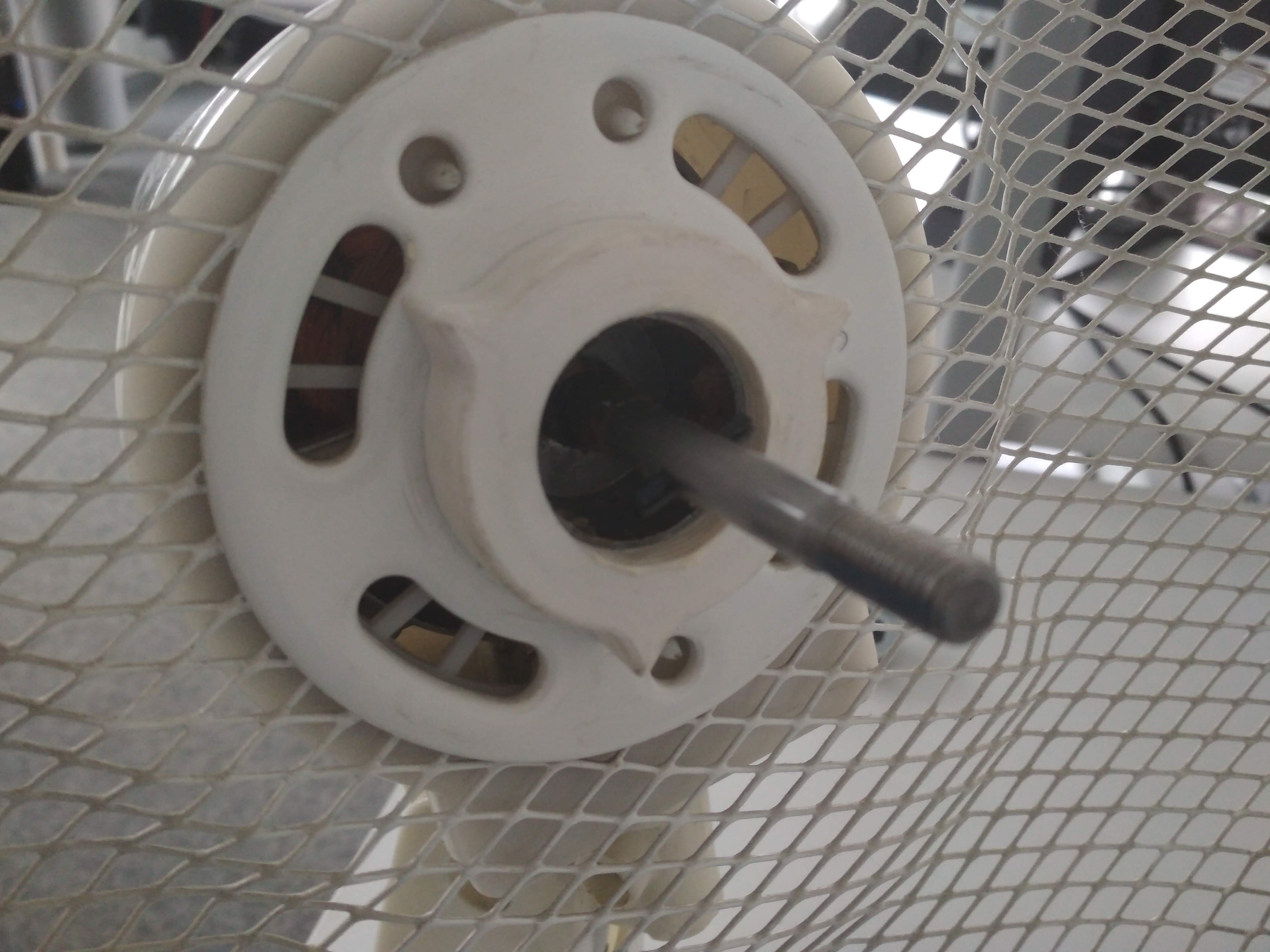

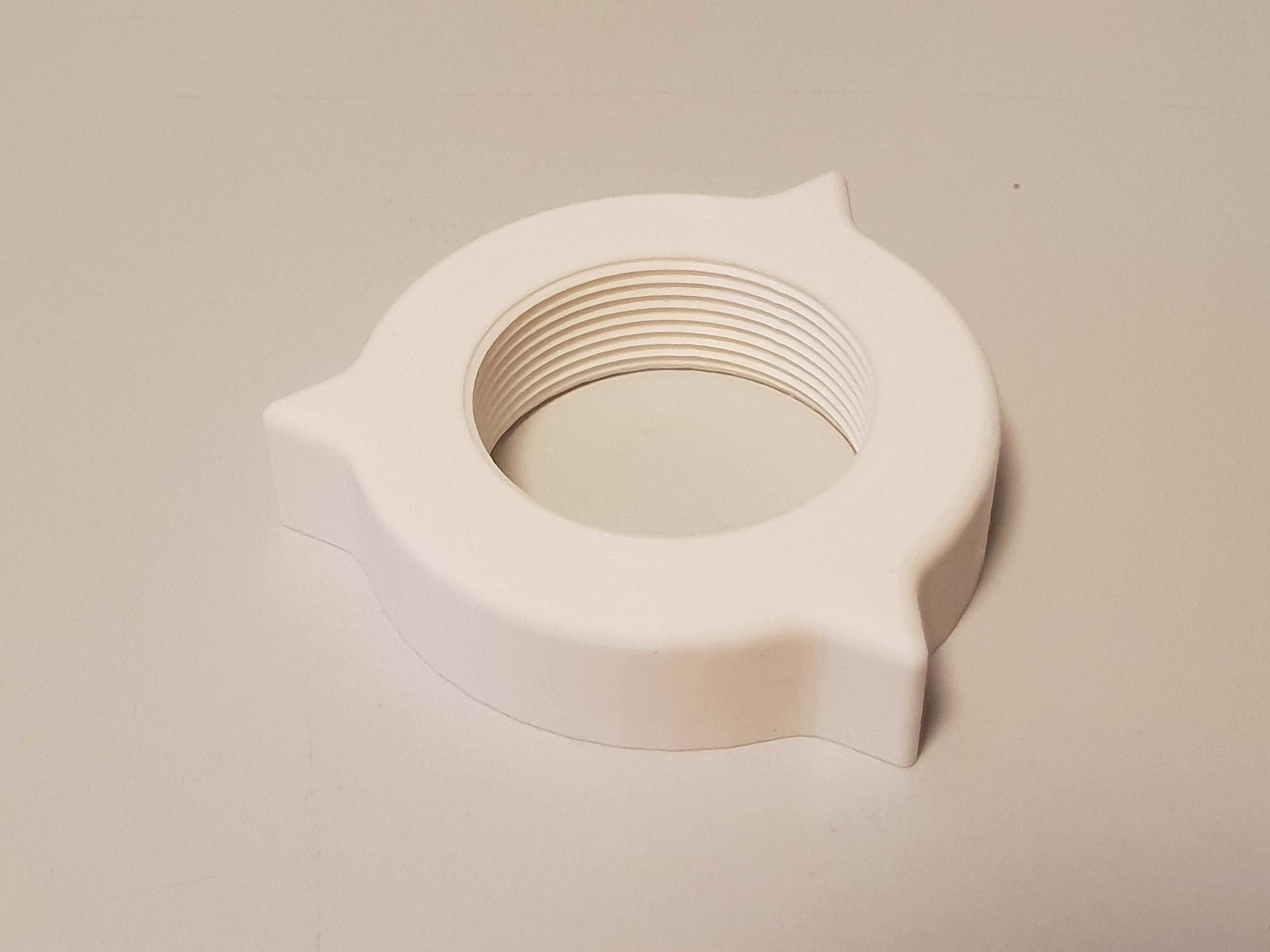

Das fertige Bauteil konnte nun wieder aus dem CAD Modell hergestellt werden.
